Các phụ gia khoáng trong bê tông và xi măng (Phần 2: xỉ )

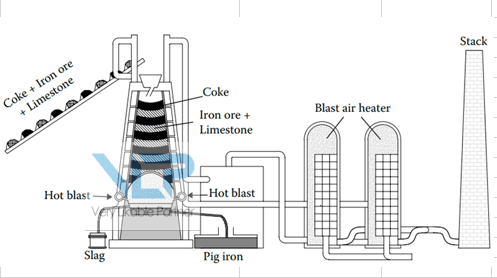

1. 1.1 Sơ đồ sản xuất xỉ bột

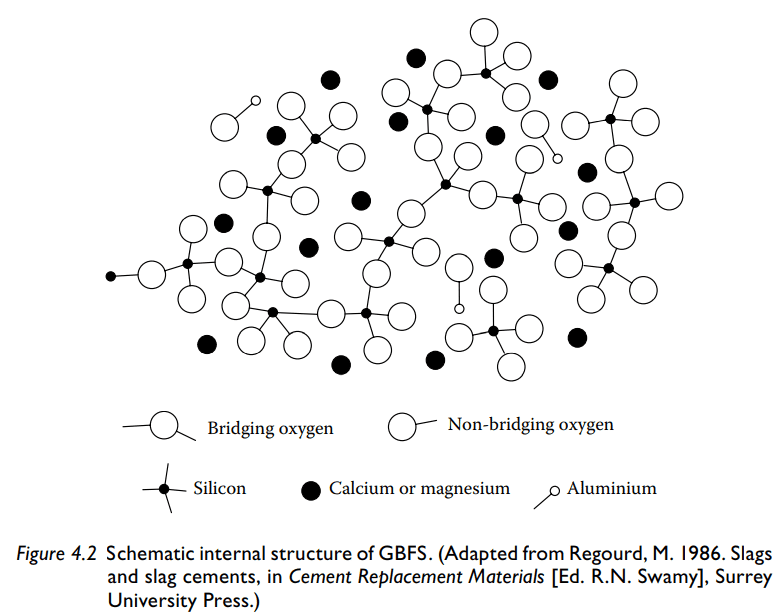

Sơ đồ cấu trúc bên trong của slag bột.

1. 1.2 Tiêu chuẩn của dành cho xỉ

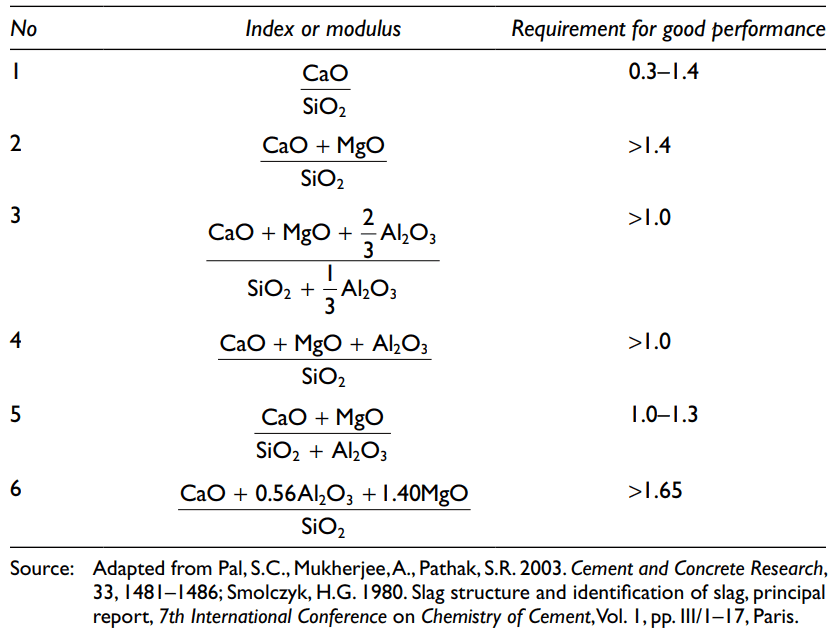

   1.2.1 Chỉ số để đánh giá hoạt tính của xỉ

1.2.2  Tiêu chuẩn cho xi măng xỉ.

1.3 Thành phần và tính chất của xỉ

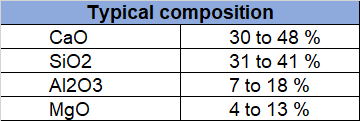

Thành phần sơ lược của xỉ

Thành phần của xỉ và clinker thường khá gần giống nhau, nên xỉ có hoạt tính thủy hóa mạnh nhưng vẫn kém hơn của clinker.

Tính chất thủy hóa được kích hoạt và thúc đẩy dựa vào các chất kích hoạt như:

• Đá vôi
• Thạch cao
• Soda

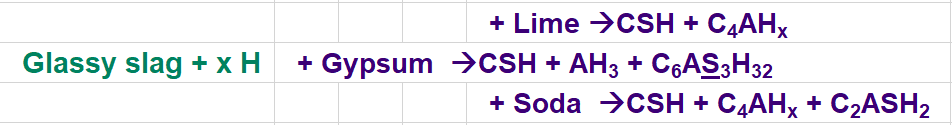

Quá trình phản ứng như sau:

Canxi sunfat và vôi ngậm nước được giải phóng bằng quá trình thủy hóa xi măng kích hoạt quá trình thủy hóa của xỉ

Xi măng trộn xỉ phản ứng với nước tạo thành vật liệu kết dính: canxi-silicat hydrat hoặc gel CSH, đóng vai trò chính trong quá trình đông kết và đông cứng của hồ xi măng: tương tự như xi măng poóc lăng

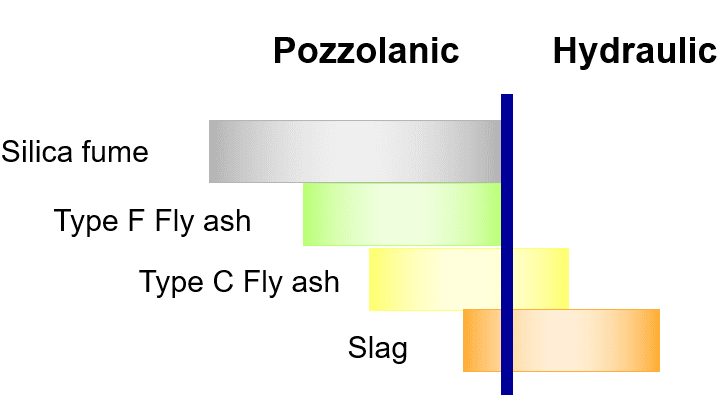

Xỉ cũng tiêu thụ các tinh thể canxi hydroxit sản phẩm phụ từ quá trình thủy hóa xi măng poóc lăng để tạo thành gel CSH bổ sung giúp củng cố các đặc tính cứng của hồ xi măng: tương tự như Pozzolans và Fly Ashes

1. 1. Hoạt tính, cơ chế và tác động
      1. Ảnh hưởng đến cường độ của xi măng trong hệ xi măng/Xỉ

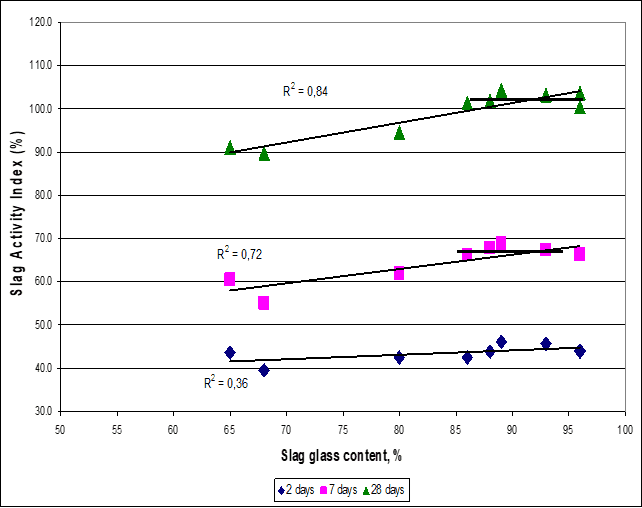

1 số tính chất và chỉ số của xỉ ảnh hưởng đến cường độ

• Chỉ số hoạt tính của xỉ
•  Độ mịn của xỉ
•  Phần % xỉ
•  Nguồn xi măng

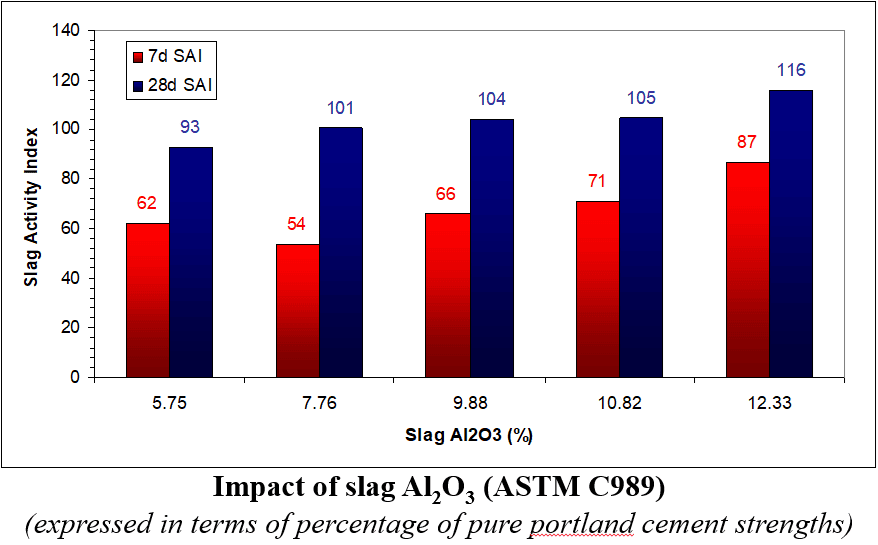

Các thông số hóa học của xỉ làm tăng độ bền của xỉ là: CaO, Al2O3 & MgO

Theo kinh nghiệm chỉ số hoạt tính xỉ được tính bằng công thức

HI = (CaO+Al₂O₃+MgO)/SiO₂

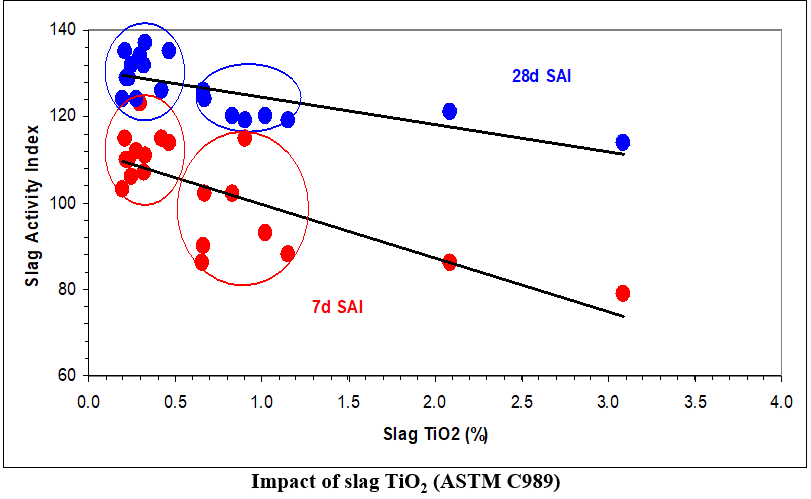

Các thông số hóa học của xỉ làm giảm sự phát triển độ bền của xỉ là: TiO2, SiO2

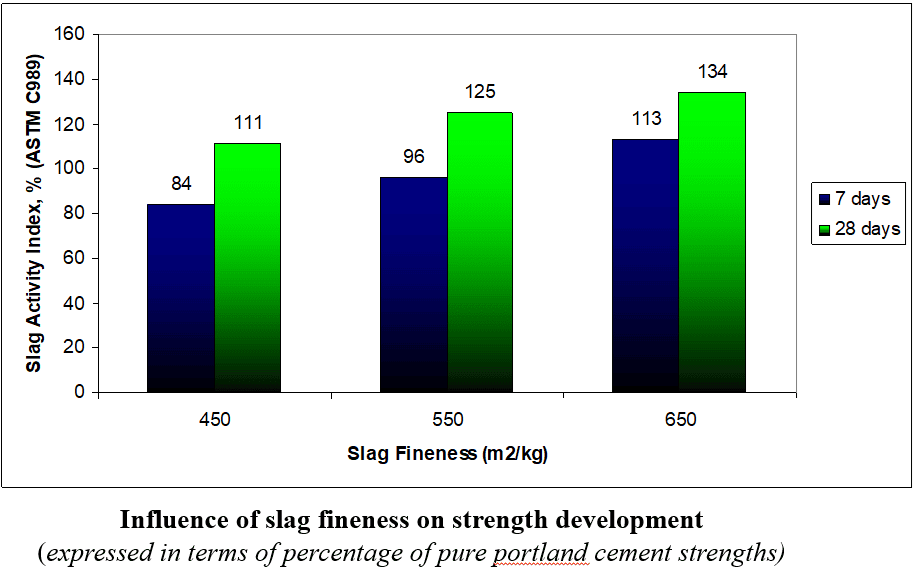

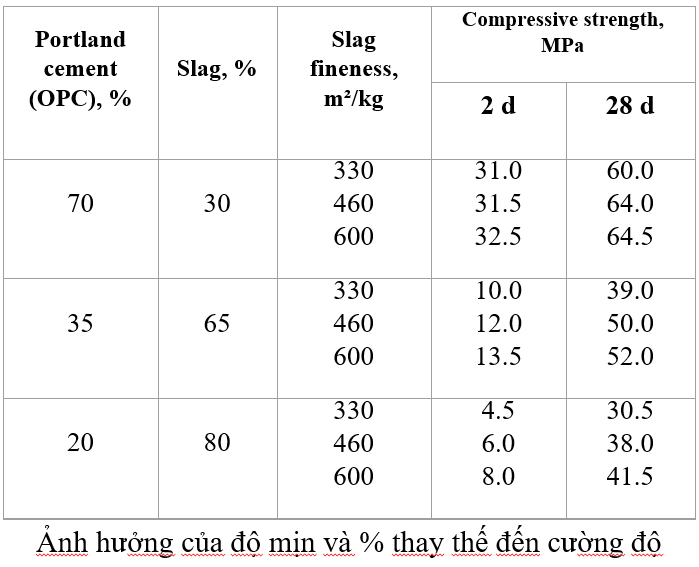

Ảnh hưởng của độ mịn và % thay thế đến cường độ

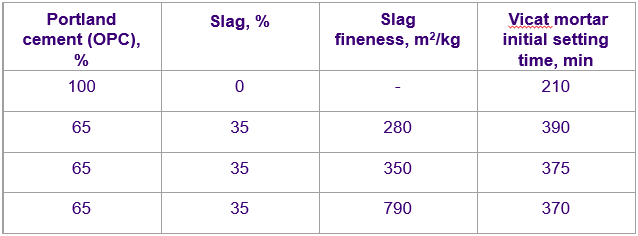

Ảnh hưởng của độ mịn đến thời gian đông kết.

Kết luận:

• Cường độ xm xỉ ban đầu sẽ thấp hơn không có xỉ
• Cường độ dài ngày được cải thiện.

1.4 Ảnh hưởng của nhiệt độ và nhiệt tỏa ra trong quá trình thủy hóa.

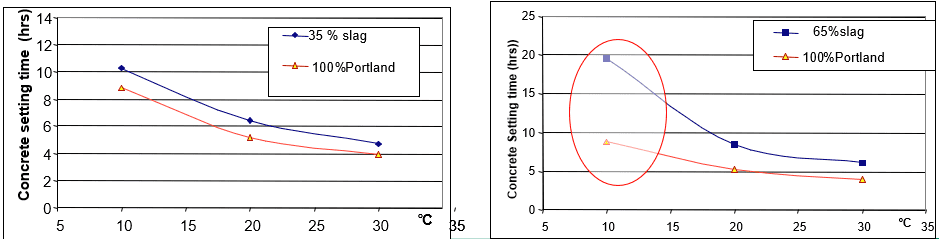

Nhiệt độ ảnh hưởng đến thời gian đông kết của xi măng xỉ.

• Thời gian đông kết sẽ dài hơn khi ở nhiệt độ thấp.
• Cường độ sớm thấp khi nhiệt độ thấp.

• Quá trình thủy hóa của slag được kích hoạt tốt hơn khi nhiệt độ cao (có thể dẫn đến mất sụt khi nhiệt độ cao)

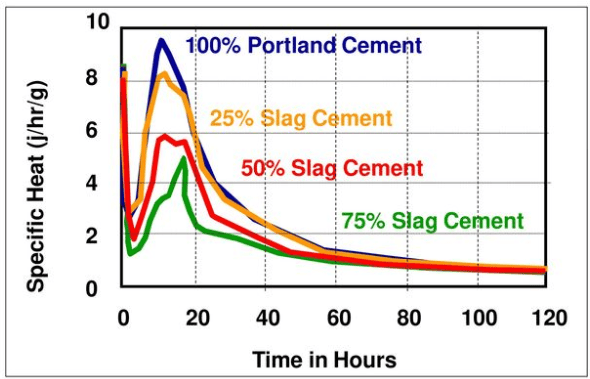

Nhiệt tỏa ra giảm khi tăng hàm lượng xỉ trong xi măng
